Rakenneskannaus

rakenneskannaus

Käyttökohteita

  • Piilossa olevien kohteiden rikkomaton tarkastus ja tunnistus teräs-lujitetussa ja jännitetyssä betonissa, kuten lattioissa, kansissa, laatoissa, tunneleissa, siiloissa ja rakennuksissa
  • Metalli- ja muoviputkien ja sähkökaapeleiden tunnistus poraus- ja sahausvahinkojen välttämiseksi
  • Jälkiasennettujen harjateräsliitäntöjen paikkaus

Etuja

  • Paikantaa erilaisia kohteita betonirakenteissa jopa raudoitusverkkojen alta
  • Näyttää kirkkaan, reaaliaikaisen 2D-kuvan suoraan Hilti PS1000:n näytössä
  • Käsitellyt 2D- tai 3D-suunnitelmat tai poikkileikkauskuvat näkyvät värillisinä ja tietoja voidaan analysoida tarkemmin paikan päällä tai ne voidaan tulostaa

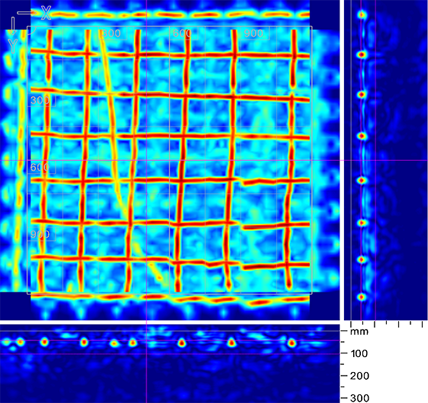

Kuvassa raudoitusverkko jonka ali kulkee sähkökaapeli

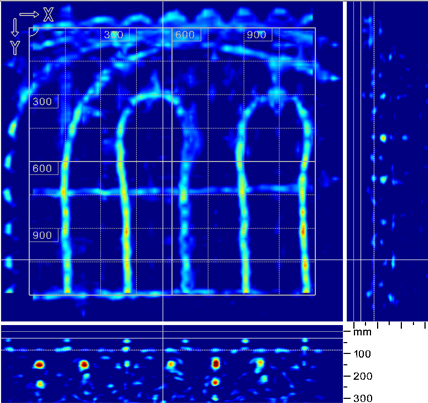

Kuvassa lattialämmitysputkisto

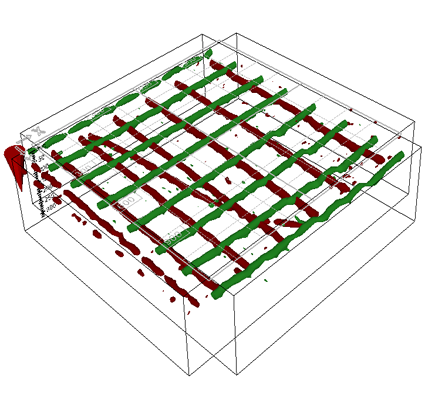

Kuvassa raudoitusverkko, jonka ali kulkee sähkökaapeli. Kuva kolmiulotteisena, sähkökaapeli näkyy raudoitusverkon alla

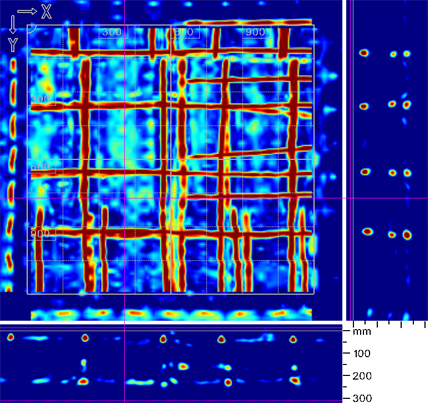

Ohessa kuva rakenteesta, jossa raudoituksia useassa kerroksessa


Tässä noin 2,5m pitkän pikaskannauksen tulos. Tasaisin välein toistuvat betoniteräkset on helposti erotettavissa. Jos rakenteessa olisi esim. sähköjohtoja tai putkia, ne pystyttäisiin myös helposti erottamaan. Tästä on hyötyä esimerkiksi holvien timanttisahauksia suunniteltaessa, kun ei haluta osua sähköjohtoihin eikä putkistoihin.


Kolmiulotteinen kuva monikerroksisesta rakenteesta, josta kolmessa kerroksessa sijaitsevat rakenneteräkset on helposti erotettavissa
